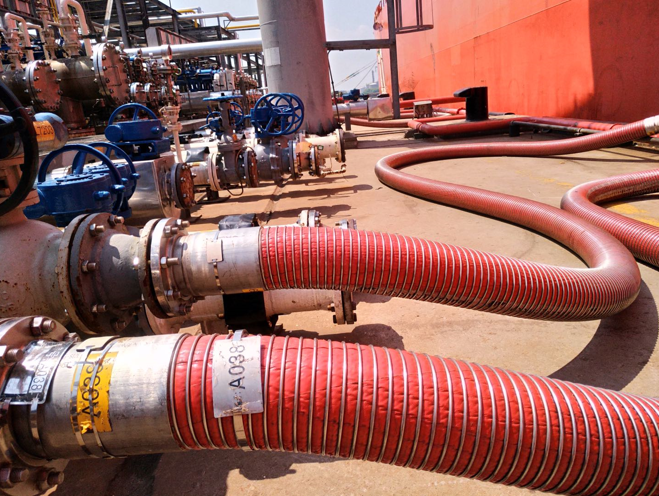

Novus聯接技術團隊通過全球框架協議長期給某外資在國內的化工碼頭客戶提供荷蘭Gutteling品牌的輸送化學品的復合軟管產品和服務。

2019年年底，Novus技術團隊接到該客戶的技術咨詢，有幾根從2016年開始用來輸送苯乙烯的6寸的軟管，靠近法蘭接頭處的管體有變硬現象，但是按照試壓流程打壓不發生泄漏?？蛻衄F(xiàn)場操作工程師在之前從未見過類似的情況，想咨詢我們技術團隊，該軟管變硬可能的原因以及繼續使用這類軟管的安全性能。

接到客戶的咨詢后，Novus技術人員在和荷蘭Gutteling工廠充分交流后，雖然該軟管已經過了質保期，本著對客戶安全生產負責的態度以及對反饋問題的嚴謹專業的態度，荷蘭工廠決定免費召回該軟管的發硬管體部分，進行拆解分析可能的原因。

以下為最終問題分析報告的摘取內容，并由Novus技術團隊做了對應的翻譯：

分別帶有編號的2個軟管截取段已于2020年第10周運至Gutteling荷蘭工廠，每個帶接頭的軟管截取段的長度約為1.3米，軟管的外部狀況良好，鋼絲沒有移位，保護層沒有損壞。

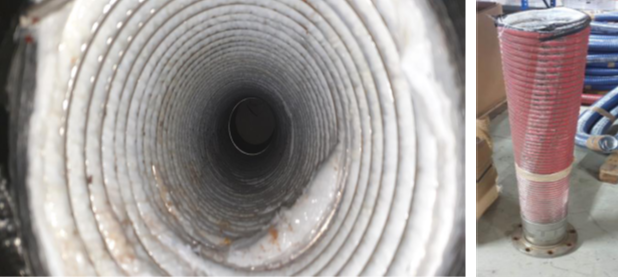

檢查發現：內襯有幾處很明顯的損傷。

下一步的研究是通過查看每個纏繞層來檢查管體的內部情況。

流程步驟

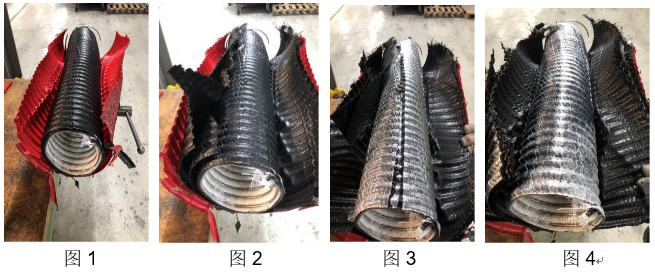

A． 取下外層鋼絲和最外側的編織層和耐腐蝕保護膜

材料柔韌性好，無損壞，易剝離（圖1/2/3/4）

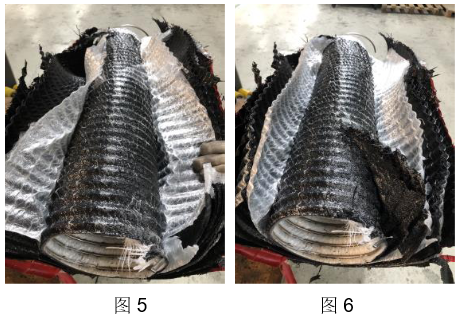

B. 取下第二區間的薄膜和編織層

材料柔韌性好，無損壞，易剝離（圖5/6）

C. 取下第三和最內側區間的薄膜和編織加強層

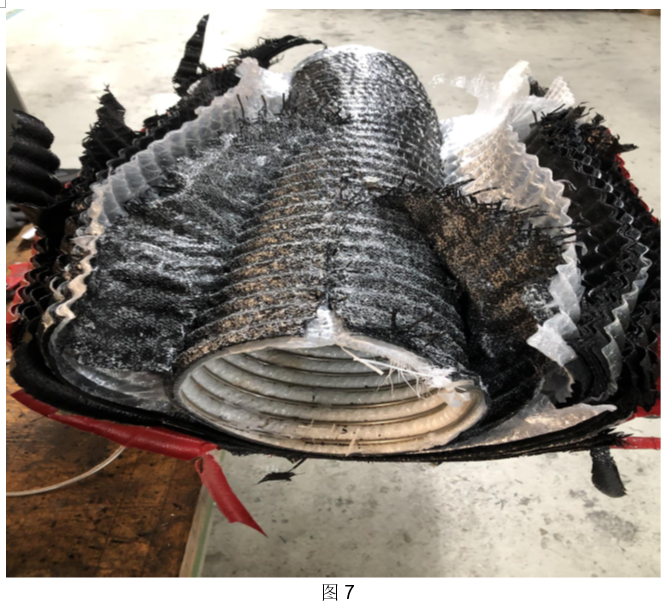

這些層彼此堆疊，在這些層之間存在介質, 編織層以及薄膜層幾乎被介質完全粘合, 這就是為什么管體出現堅硬而失去柔韌性的原因。通過輔助設備，我們?nèi)钥梢猿タ椢锖捅∧?，并能看到各層之間的苯乙烯介質，如圖片7所示。苯乙烯已固化，這是液體苯乙烯遇到高溫和氧氣時的物理特性, 這種介質具有聚合能力，并可以從液態變成固態，這種介質在各層之間均可發現，而且也沉積在最內側的ECTFE內襯上。

D. 剝?nèi)∽?/span>內側接觸介質層ECTFE

一層一層去除，直到最內側的鋼絲骨架為止。 所有層均因固化的苯乙烯“粘合”在一起。 從以下圖片可以清楚地看到，內襯層已經嚴重損壞，內鋼圈也移位了。 由于內襯層已發生損壞，介質已經能夠穿透阻擋層，往外一層層滲透。

E. 原因分析

內襯被損壞而外部沒有損壞的事實證明，軟管內部的損壞不是外部的沖擊導致的。內鋼圈已在軟管靠近接頭的2米內發生位置移位，這只能是由于突然從內部進來的外力而引起的。由于苯乙烯在較高溫度下會變成固體，所以軟管極有可能在是在高溫下被清洗過，如果使用蒸汽清洗，軟管兩端不是開放式的情況下通蒸汽，可能會發生這種情況。另一種可能性是使用蒸汽噴槍進行清洗時， 蒸汽噴槍的噴嘴可能與襯里接觸并損壞了ECTFE內襯。無論上述哪種情況，只要ECTFE內襯損壞或者內鋼圈發生移位，苯乙烯均能夠進入各層之間，在高溫下固化，從而導致軟管變得僵硬。

確切的原因很難確定，但可以確定的是軟管在清潔過程中受熱，并且由于這種內襯損壞從而導致苯乙烯介質流入管體內部。

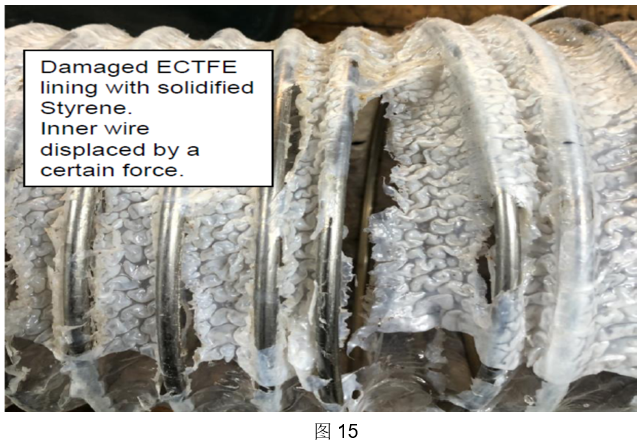

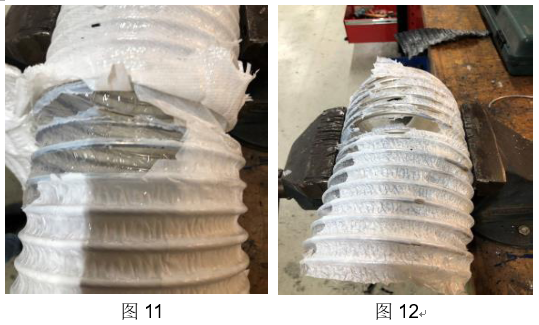

由于苯乙烯固化（乙烯聚合），因此有恒定的力作用在相鄰的內鋼圈上，使其發生位移變化，圖9和11可以很清晰地看到這種情況。另外，在ECTFE內襯上也可以發現積聚的聚苯乙烯固體。 （圖片15）

F．結論

軟管在使用（清潔或其他可能的操作）過程中被損壞，并且由于內部損壞，苯乙烯能夠通過內襯ECTFE第一道屏障，并且在苯乙烯因高溫變硬固化膨脹過程中，在內襯上產生推力，并移動了至關緊要的內鋼圈。軟管的損壞與軟管的質量和生產沒有關系。由于使用條件而使軟管變硬，因此Gutteling廠家無法提出可能的預防方案，我們建議使用者按照Gutteling操作指南使用和清洗我們的復合軟管，以便較久的使用我們的軟管，安全生產的同時，降低碼頭的營運成本。

以上Gutteling工廠專業嚴謹?shù)姆治鰣蟾?/span>得到了客戶的充分認可，提醒客戶在使用和清洗復合軟管過程中，嚴格按照Gutteling的操作指南進行，維護了財產和生產安全。

Gutteling和Novus在中國市場的合作已超過十年，并在Novus中國的工廠設有軟管裝配和修理服務，為包括孚寶、歐德、殼牌等在國內的化工品碼頭客戶提供專業服務。如果想了解更多的技術和運用，請聯系我們的技術團隊：[email protected].cn 。
